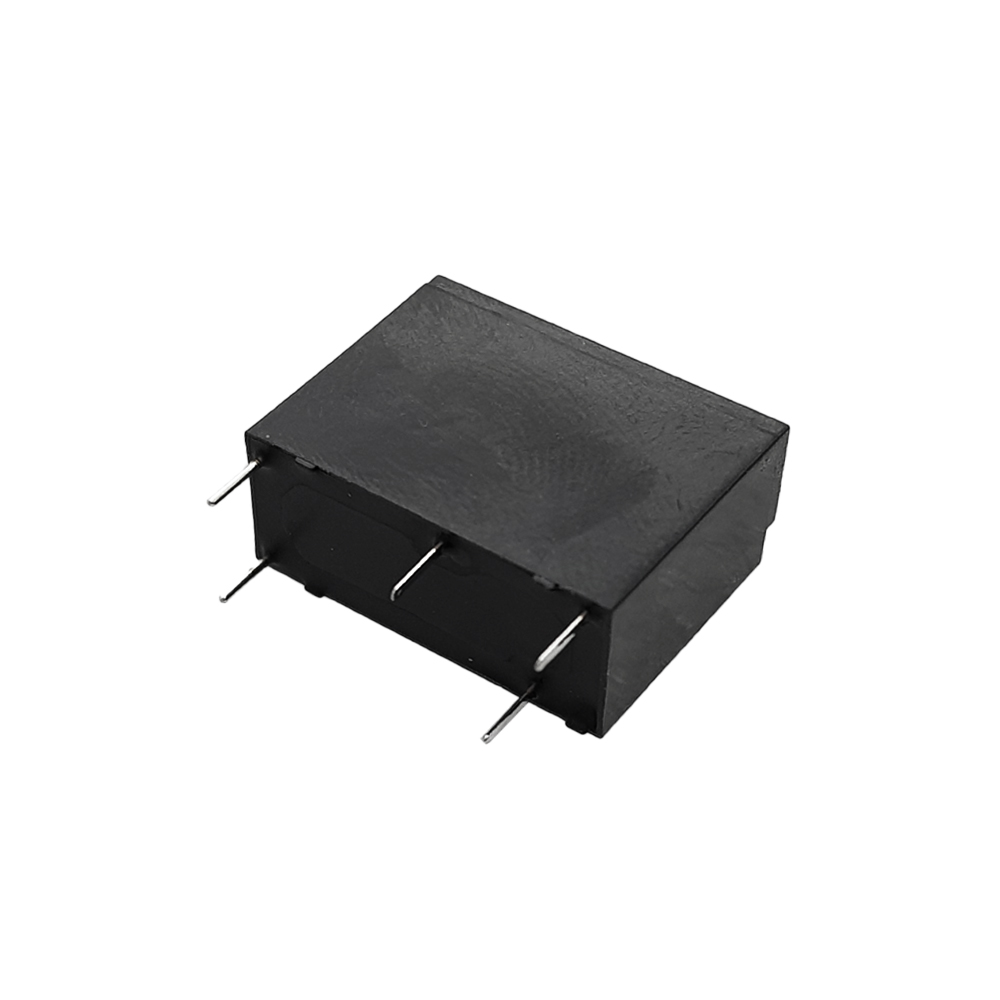

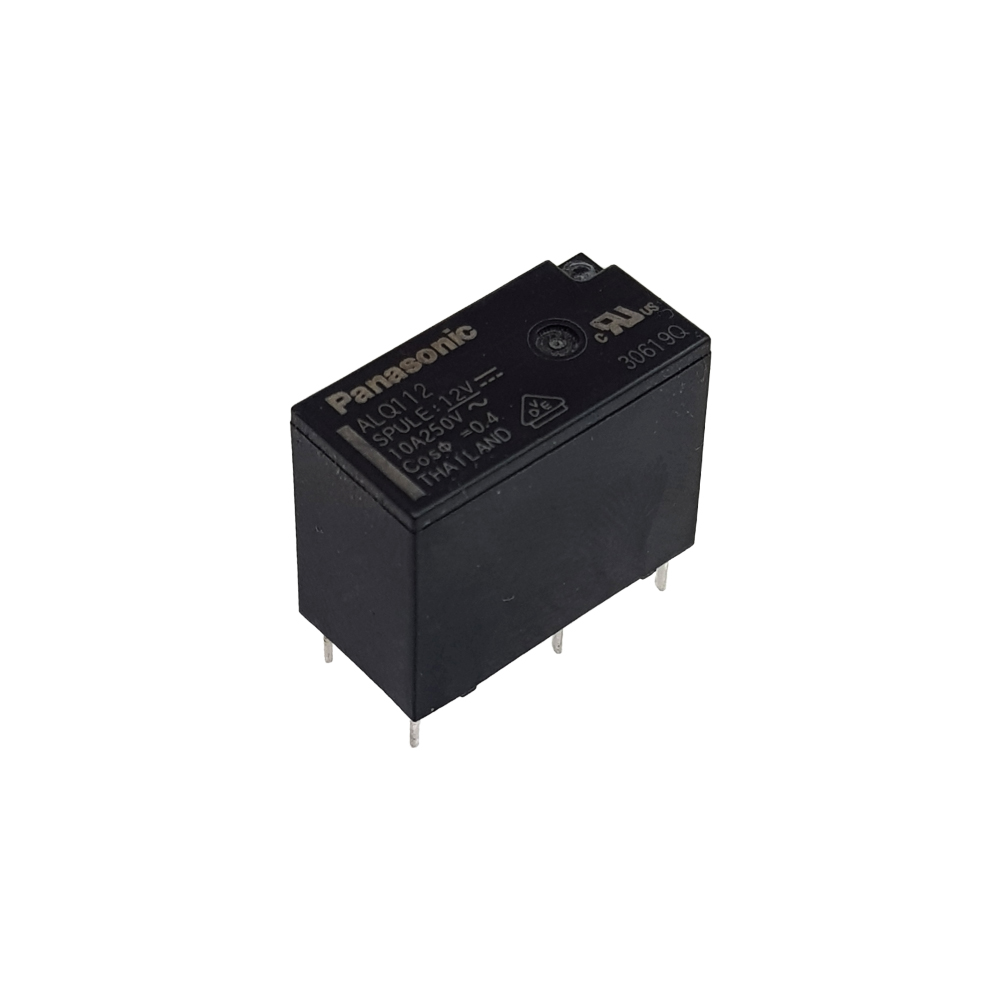

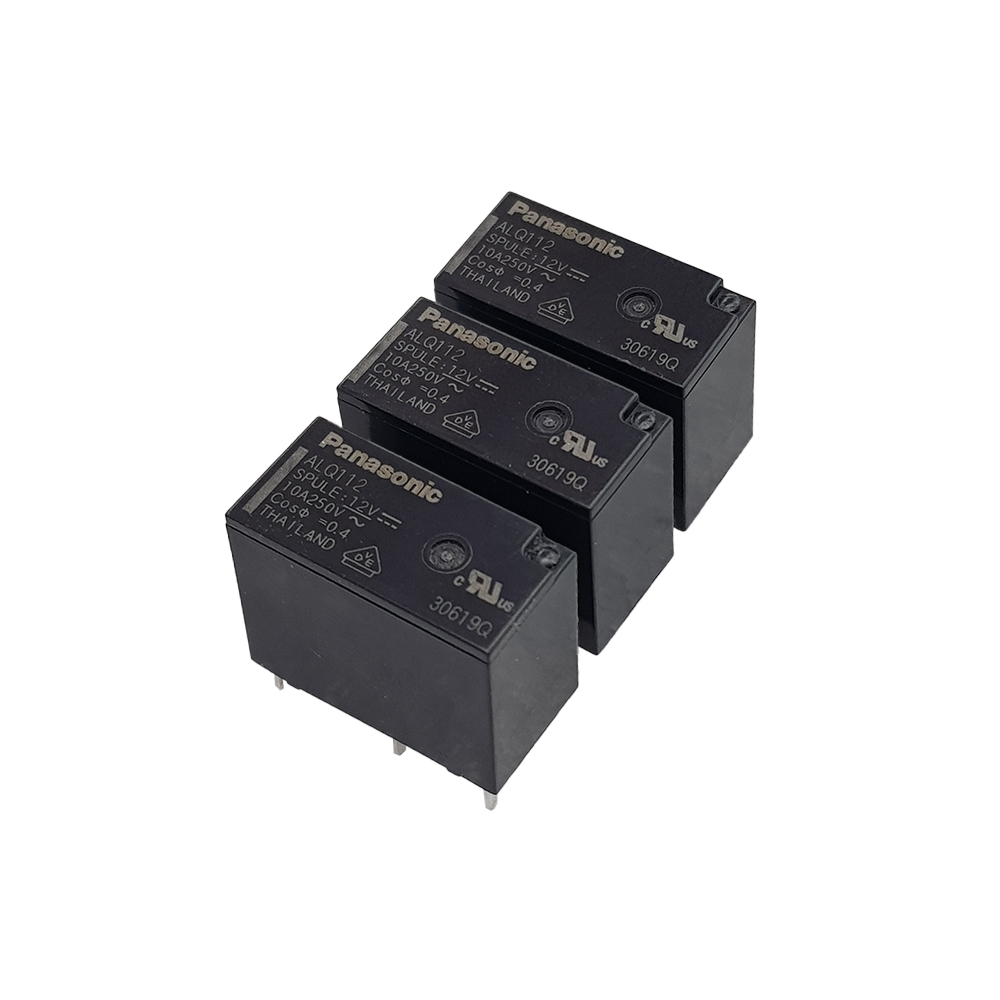

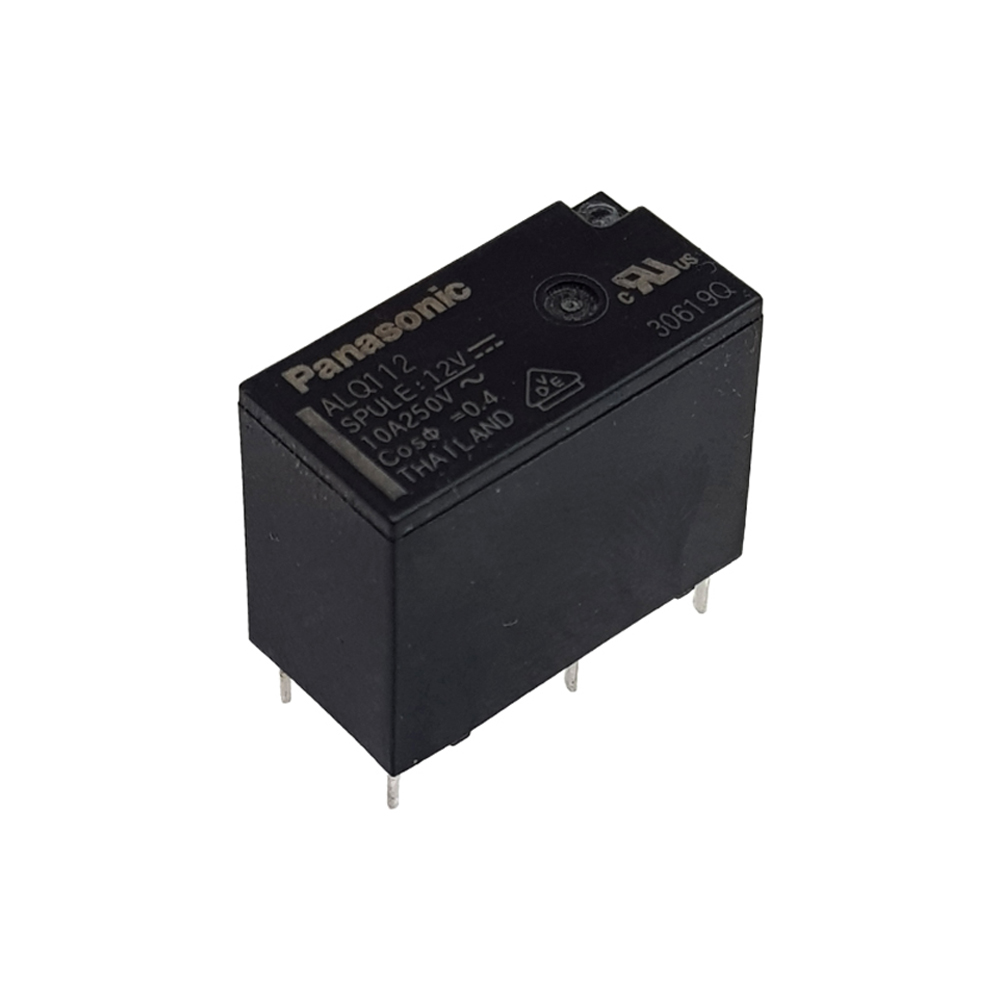

رله پاناسونیک مدل ALQ112 – 12V DC
رله Panasonic ALQ112 یکی از رلههای باریک و با کیفیت بالا است که با عملکرد پایدار، ساختار آببندی شده و توان تحمل بالا در برابر شوک، ارتعاش و ولتاژهای گذرا، برای استفاده در مدارهای صنعتی، الکترونیکی و کنترل اتوماسیون طراحی شده است. این رله با ولتاژ تحریک 12 ولت DC، دارای یک کنتاکت SPDT (1 Form C) بوده و میتواند بارهای مقاومتی تا 10 آمپر را سوئیچ کند.
| مشخصه | مقدار |
|---|---|
| ولتاژ تحریک سیمپیچ | 12 ولت DC |
| جریان تحریک (±10%) | 33.3 میلیآمپر |
| مقاومت سیمپیچ (±10%) | 360 اهم |
| توان نامی سیمپیچ | 400 میلیوات |
| نوع کنتاکت | 1 فرم C (SPDT) |
| جنس کنتاکت | آلیاژ نقره نیکل (AgNi) |
| نوع ساختار | آببندی شده |
| نوع ترمینال | مناسب برای نصب روی PCB |
| شکل رله | باریک (Slim Type) |
| حداکثر جریان سوئیچینگ (N.O./N.C.) | 10A / 3A |
| حداکثر ولتاژ سوئیچینگ | 250V AC / 30V DC |
| حداکثر توان سوئیچینگ (N.O./N.C.) | 1250VA, 150W / 500VA, 30W |
| حداقل بار قابل سوئیچ | 100 میلیآمپر در 5 ولت DC |
| مقاومت عایقی اولیه | حداقل 1000 مگااهم (در 500V DC) |
| تحمل دیالکتریک (بین کنتاکتها) | 750Vrms به مدت 1 دقیقه |
| تحمل دیالکتریک (کنتاکت و سیمپیچ) | 4000Vrms به مدت 1 دقیقه |
| ولتاژ تحمل اضافه ولتاژ | تا 8000 ولت |
| زمان عملکرد/رهاسازی | حداکثر 20 میلیثانیه (در 20 درجه سانتیگراد) |
| مقاومت در برابر شوک (عملکردی/مخرب) | 196 / 980 m/s² |
| مقاومت در برابر ارتعاش (عملکردی/مخرب) | 1.6 / 2.0 میلیمتر در بازه 10 تا 55 هرتز |
| دمای کاری | 40- تا 85+ درجه سانتیگراد |
| رطوبت کاری | 5 تا 85 درصد RH |
| وزن تقریبی | حدود 7 گرم |
| طول عمر مکانیکی | حداقل 10 میلیون بار |
