| مدل / شماره قطعه |

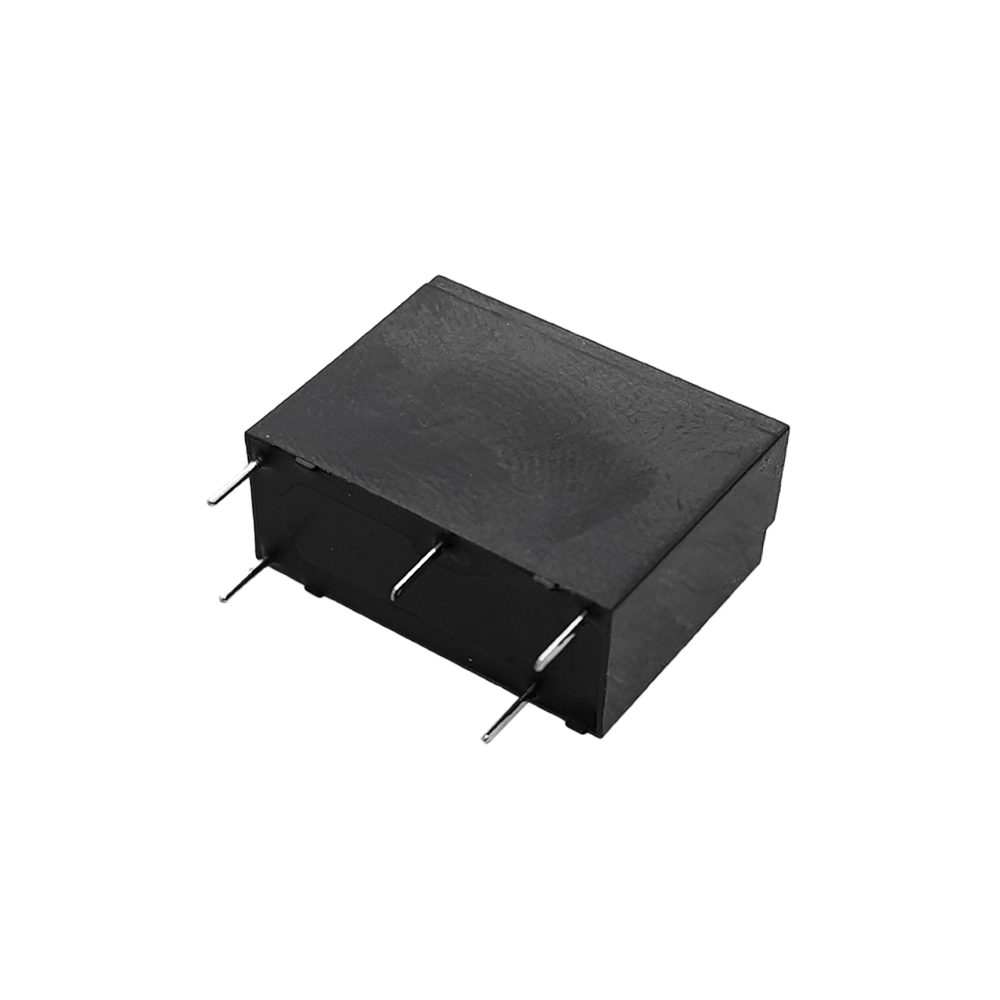

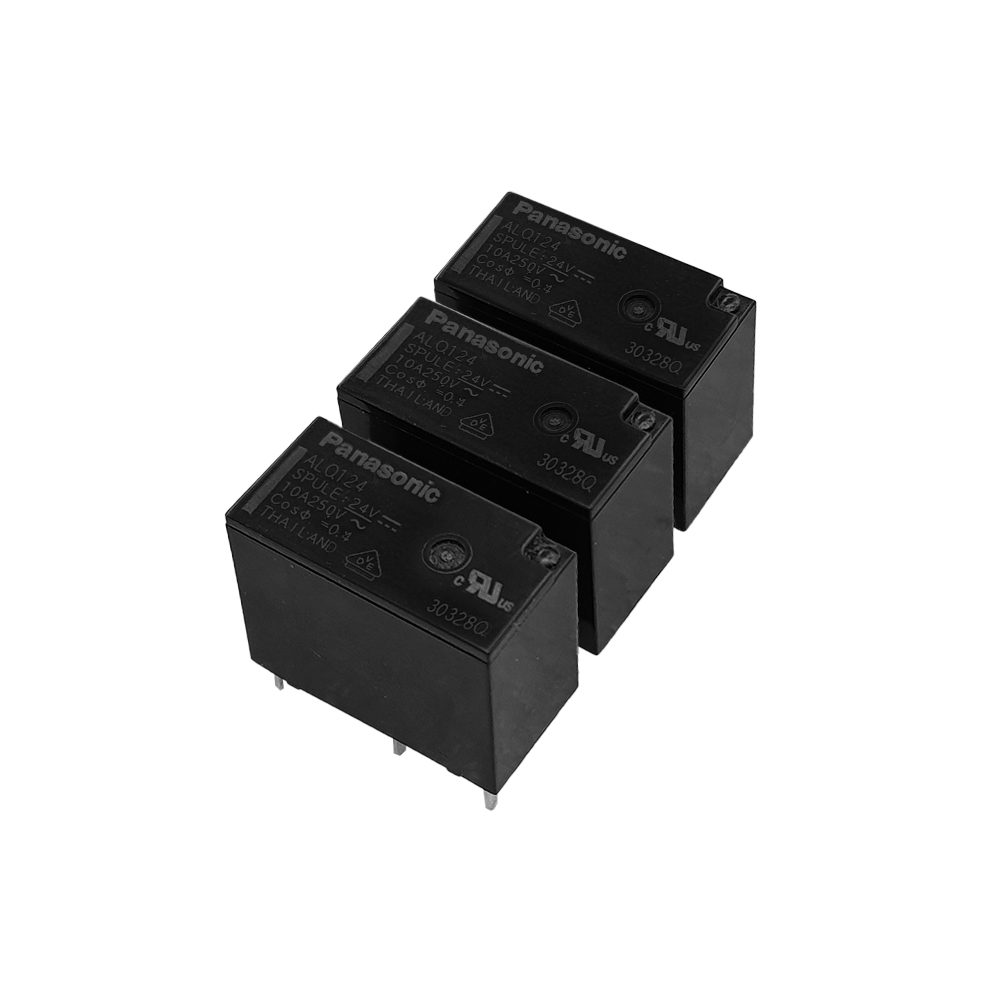

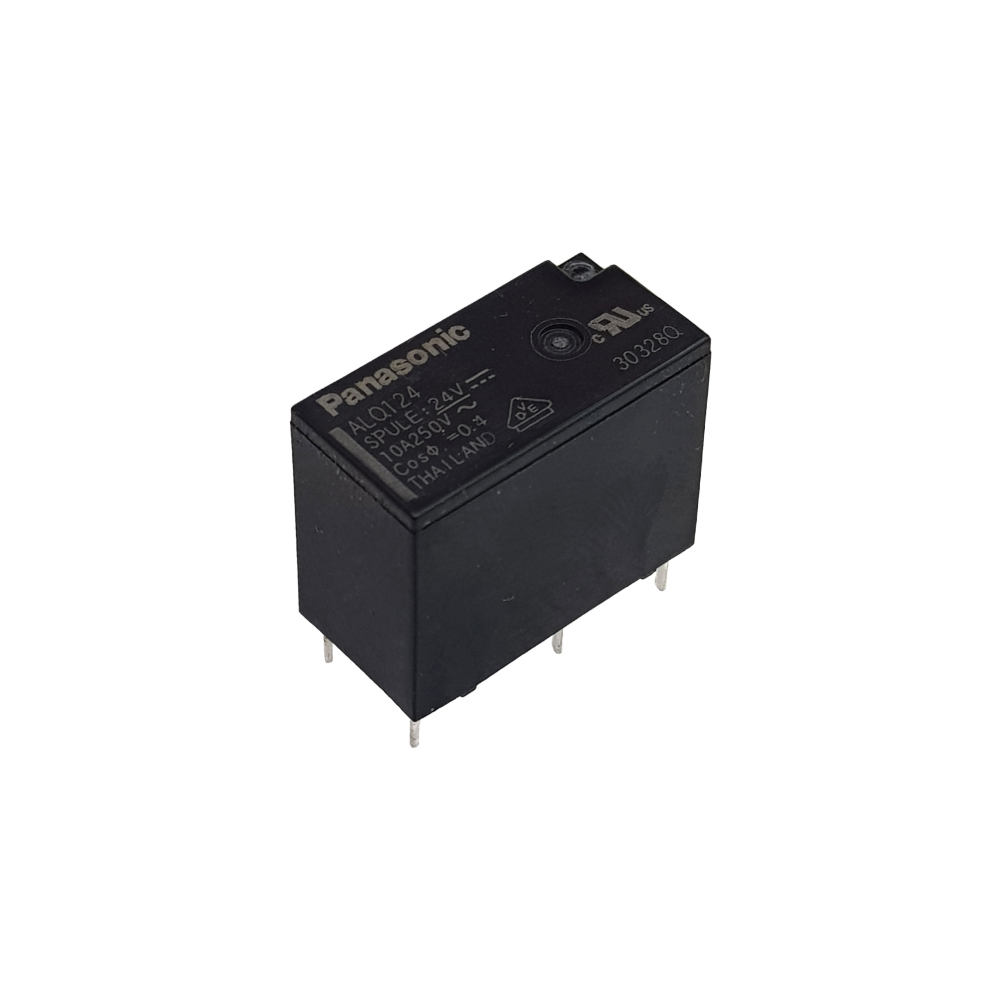

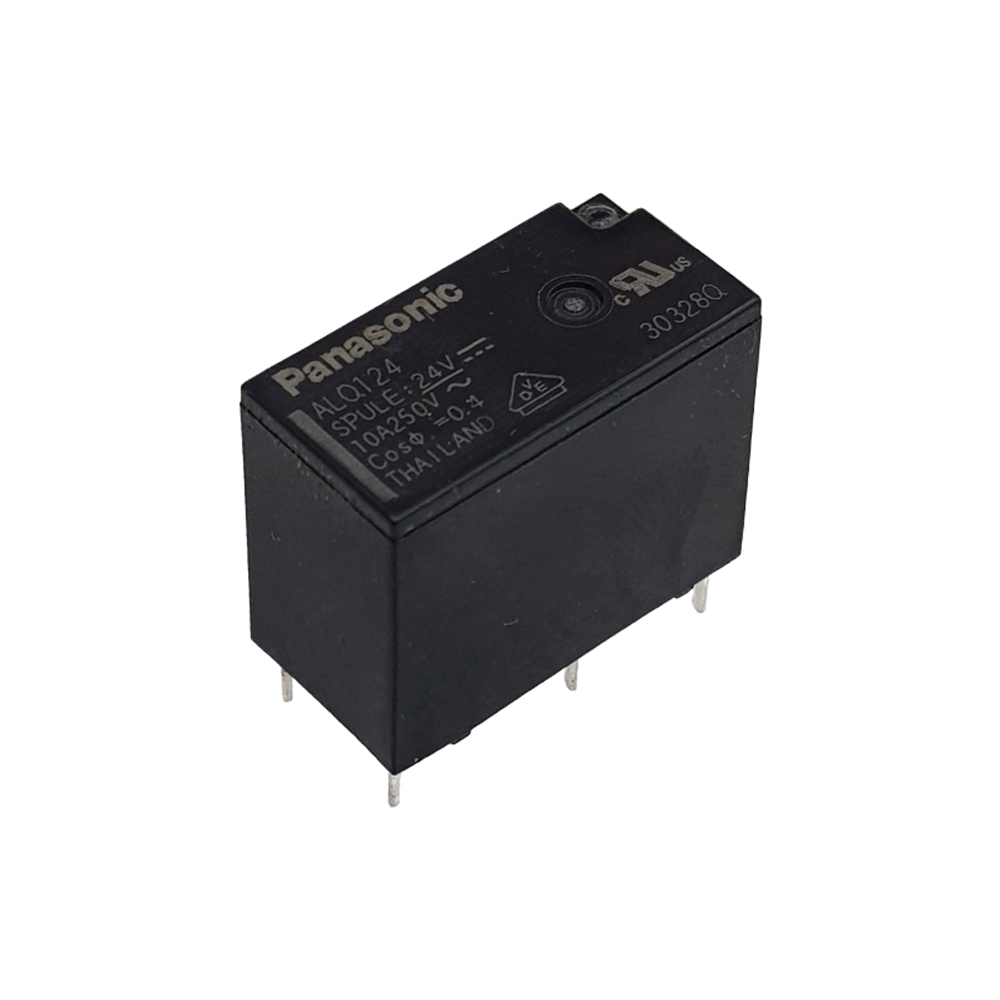

ALQ124 |
| نوع رله |
باریک (Slim)، تکپایه (Single stable) |
| نوع ترمینال |
مناسب نصب روی PCB (ترمینال مدار چاپی) |
| نوع محافظ |
آببند پلاستیکی (Plastic Seal) |
| ولتاژ نامی سیمپیچ |
24 ولت DC |
| جریان تحریک (20°C) |
16.7 میلیآمپر |
| مقاومت سیمپیچ (20°C) |
1440 اهم |
| توان مصرفی |
400 میلیوات |
| نوع کنتاکت |
1c (تک پل دو پرتاب) |
| جنس کنتاکت |
آلیاژ نقره نیکل (AgNi) |
| ظرفیت کنتاکت A |
10A/125V AC، 5A/250V AC، 5A/30V DC |
| ظرفیت کنتاکت B |
3A/125V AC، 2A/250V AC، 1A/30V DC |
| حداکثر توان کنتاکت A |
1250VA / 150W |
| حداکثر ولتاژ کنتاکت |
250V AC / 30V DC |
| زمان عملکرد / بازگشت |
≤ 20ms (در 20°C) |
| عمر مکانیکی |
بیش از 10 میلیون سیکل |
| عایقکاری |
کلاس B، مقاومت عایق ≥ 1000MΩ |
| ولتاژ تحملی بین کنتاکتها و کویل |
4000V AC / 1min، مقاومت ضربه 8000V |
| شرایط کاری |
-40 تا +85°C، رطوبت 5% تا 85% RH |
|
