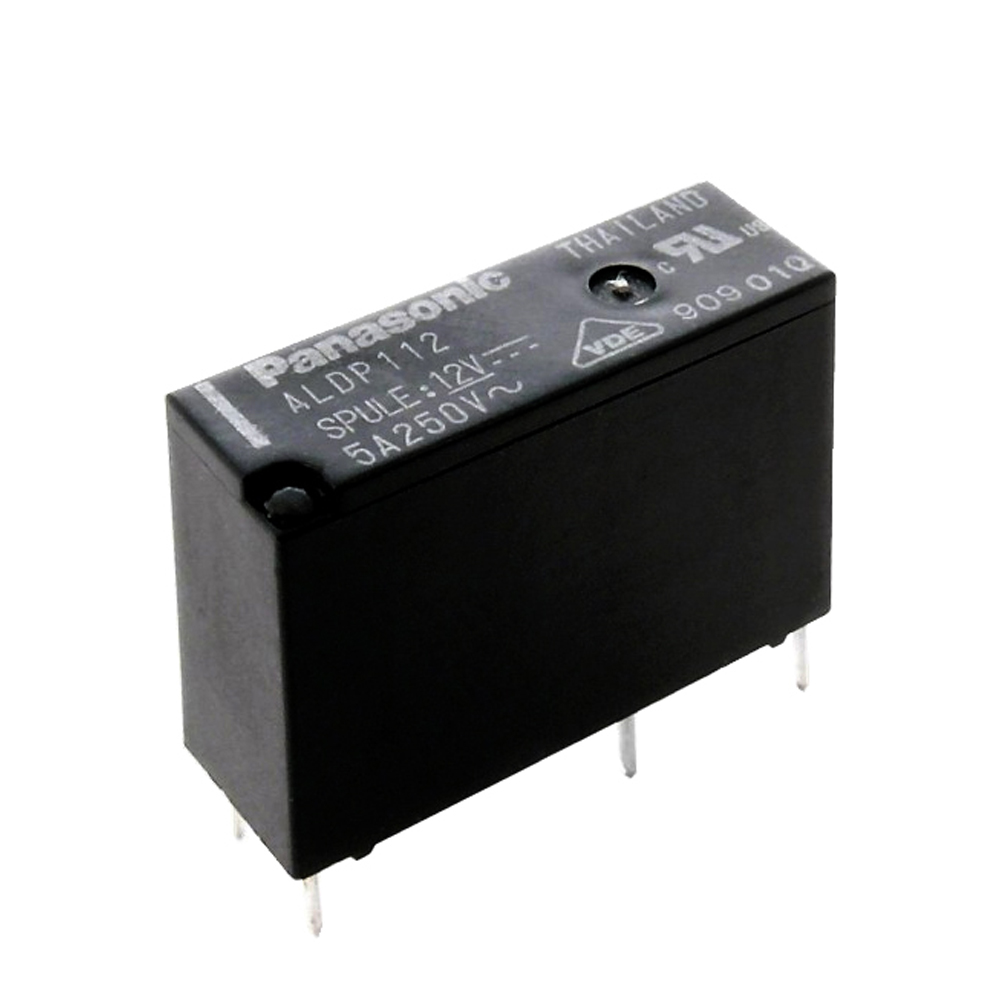

رله مدل PANASONIC ALDP112 12V یک رله الکترومکانیکی باریک و آب‌بندی‌شده با ساختار 1 فرم A (تک کنتاکت NO) است که برای استفاده در بردهای الکترونیکی طراحی شده است. این رله با ولتاژ نامی سیم‌پیچ 12 ولت DC و توان مصرفی پایین 200 میلی‌وات عملکردی سریع و قابل اطمینان ارائه می‌دهد.
از ویژگی‌های برجسته آن می‌توان به موارد زیر اشاره کرد:
-
تحمل ولتاژ بالا: مقاومت دی‌الکتریک تا 4000 ولت بین کنتاکت و کویل
-
تحمل شوک و لرزش بالا: مناسب برای محیط‌های صنعتی
-
ظرفیت سوئیچینگ: تا 5 آمپر در 277 ولت AC یا 3 آمپر در 30 ولت DC
-
عمر مکانیکی طولانی: تا 5 میلیون بار سوئیچینگ
-
ساختار آب‌بندی‌شده: محافظت‌شده در برابر گرد و غبار و رطوبت
این رله به دلیل ابعاد کوچک (وزن حدود 4 گرم) و نصب آسان از طریق پایه‌های مخصوص برد PCB، گزینه‌ای مناسب برای تجهیزات الکترونیکی، صنعتی و کنترلی است
| مشخصه | مقدار / توضیح |
|---|---|
| ولتاژ نامی سیم‌پیچ | 12 ولت DC |
| نحوه قرارگیری کنتاکت‌ها | 1 فرم A |
| ساختار محافظ | آب‌بندی شده (Sealed) |
| عملکرد | پایدار یک‌طرفه (Single side stable) |
| نوع ترمینال | مناسب برای نصب روی PCB |
| شکل رله | باریک (Slim type) |
| کلاس عایق سیم‌پیچ | کلاس E |
| مقاومت سیم‌پیچ (در 20°C) | 720 اهم ±10% |
| جریان عملیاتی (در 20°C) | 16.7 میلی‌آمپر ±10% |
| توان مصرفی نامی | 200 میلی‌وات |
| حداکثر ولتاژ مجاز سیم‌پیچ | 180٪ ولتاژ نامی (در 20°C) |
| مقاومت کنتاکت اولیه | حداکثر 100 میلی‌اهم (در 6V DC، 1A) |
| جنس کنتاکت | آلیاژ نقره نیکل (AgNi) |
| ظرفیت کنتاکت (بار مقاومتی) | 5A در 277V AC / 3A در 30V DC |
| حداکثر توان سوئیچینگ | 1385 ولت‌آمپر، 90 وات |
| حداکثر ولتاژ سوئیچینگ | 277V AC / 30V DC |
| حداکثر جریان سوئیچینگ | 5A (AC) / 3A (DC) |
| حداقل بار سوئیچینگ (مرجع) | 100 میلی‌آمپر در 5V DC |
| مقاومت عایق اولیه | حداقل 1000 مگااهم (در 500V DC) |
| قدرت دی‌الکتریک (بین کنتاکت‌ها) | 750V AC برای 1 دقیقه |
| قدرت دی‌الکتریک (بین کنتاکت و کویل) | 4000V AC برای 1 دقیقه |
| ولتاژ تحمل اضافه‌ولتاژ | 10000 ولت (بین کنتاکت و کویل) |
| زمان عملکرد (در 20°C) | حداکثر 10 میلی‌ثانیه |
| زمان رهاسازی | حداکثر 10 میلی‌ثانیه (با دیود) |
| مقاومت ضربه‌ای (عملکردی) | 300 m/s² (پالس نیم‌سینوسی 11ms) |
| مقاومت ضربه‌ای (تخریبی) | 1000 m/s² (پالس 6ms) |
| مقاومت ارتعاشی (عملکردی/تخریبی) | 10–55 Hz، دامنه دوگانه 1.5mm |
| عمر مکانیکی | حداقل 5 میلیون بار عملکرد |
| دمای محیط قابل تحمل | -40 تا +85 درجه سانتیگراد |
| رطوبت مجاز محیطی | 5 تا 85٪ RH (بدون یخ‌زدگی و میعان) |
| وزن تقریبی | 4 گرم |
| عمر الکتریکی (بار مقاومتی) | 5A در 125V AC: حداقل 200,000 بار5A در 250V AC: حداقل 100,000 بار3A در 30V DC: حداقل 100,000 بار |
